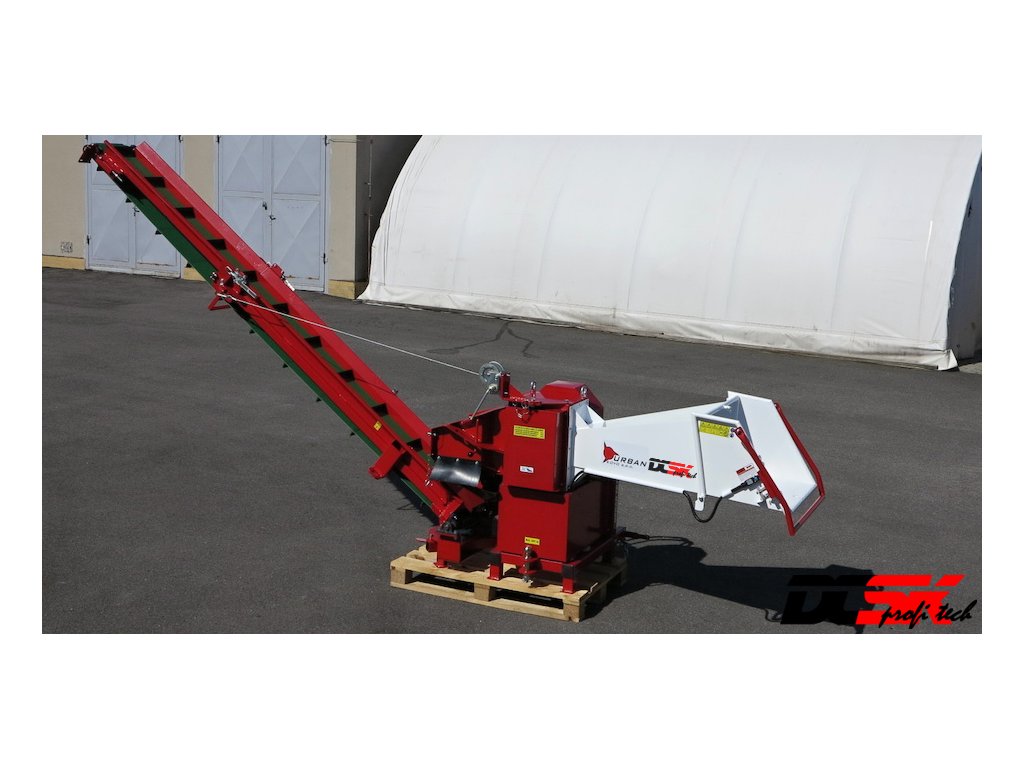

URBAN TR75 SO SKLÁPACÍM DOPRAVNÍKOM 3,4m DO BOKU
Kód: ID-1079
Podrobný popis
URBAN TR75 SO SKLÁPACÍM DOPRAVNÍKOM 3,4m DO BOKU
Štiepkovač (špalíkovač) URBAN TR75 je nesený na trojbodovom závese traktora. Je určený predovšetkým pre malotraktory , ale možno ho bez problémov používať aj za silným traktorom. Optimálny výkon traktora je 25 hp a viac , minimálny výkon je 15 hp.
TR75 sa od typu TR70 líši použitím predradeného remeňového prevodu. Remene tlmia rázy a zároveň plnia funkciu preťaženia spojky, ktorá u tohto typu nie je potrebná. Veľká remenica slúži ako zotrvačník, čo tiež prispieva k tlmeniu nárazov a kľudnejšiemu chodu. Krútiaci moment na kardane je u TR75 polovičný v porovnaní s TR70 (pri rovnakom priemere konárov).
DO PRIEMERU 80 MM
Súčasťou stroja je: reťaze proti padaniu hydrauliky traktora, záves pre príves vrátane gule ISO 50, návod na používanie vrátane vyhlásenia o zhode
Skladací pásový dopravník

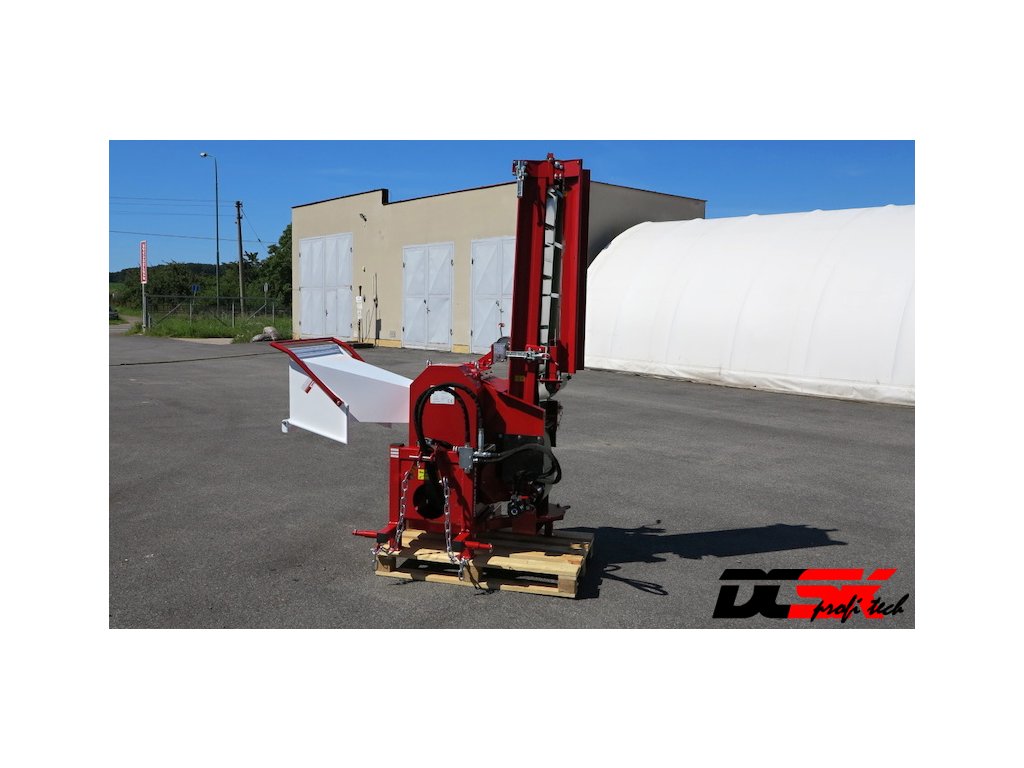

Štiepka je vynášaná skladacím pásovým dopravníkom dĺžky 3,4 m. Sklon dopravníka je nastaviteľný pomocou navijaka. Pri preprave je dopravník zložený a zdvihnutý do zvislej polohy. Ako voliteľné príslušenstvo je možné na koniec dopravníku namontovať šmýkačku s dĺžkou 0,8 m (štiepka zo šmýkačky dopadne na vzdialenejšie miesto). Ako voliteľné príslušenstvo je možné na koniec dopravníku namontovať dvojité vrecovanie na vrecia s opornou nohou. Vrecovacie je pripevnené pomocou štyroch skrutiek a jeho montáž zaberie len niekoľko minút.

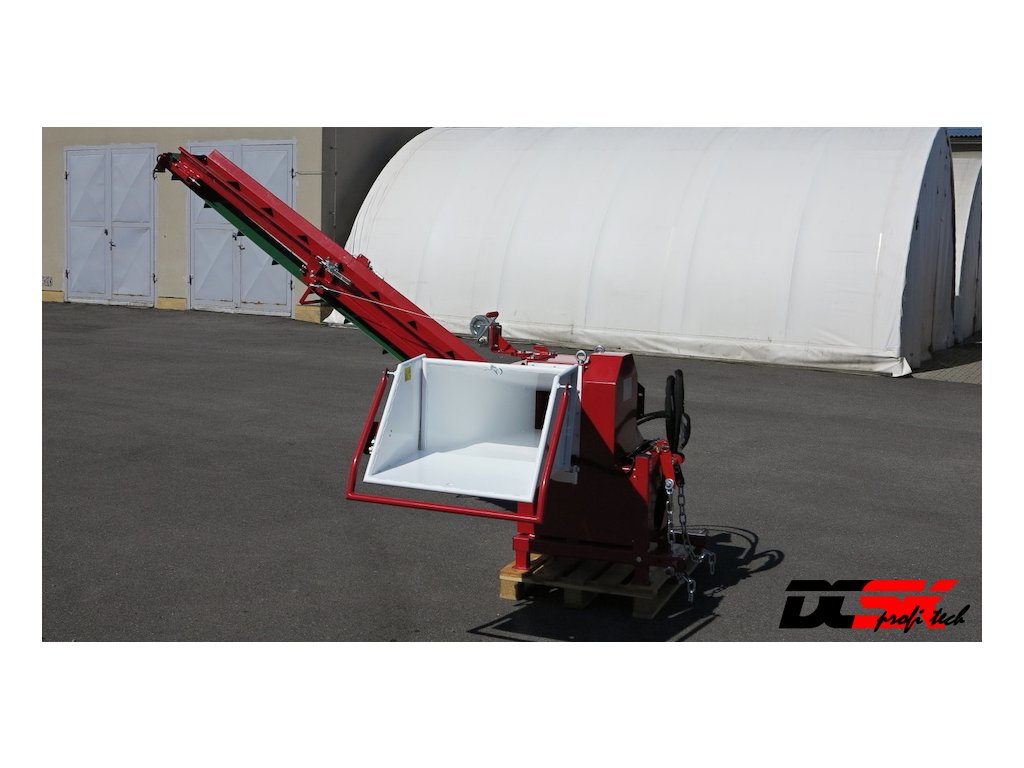

Násypka
Plniace zariadenie sa skladá z pevnej a odklápacej časti. Vďaka tomu zaberá štiepkovač v prepravnej polohe menej miesta do šírky - nepresahuje obrysy traktora, čo je dôležité pre jazdu v lese medzi stromami. V pracovnej polohe sa sklopením odklápacej časti násypka predĺži. Predĺžená násypka zaisťuje lepšie vedenie konárov a bezpečnosť obsluhy. Naviac je násypka osadená bezpečnostným vypínacím rámom s koncovým spínačom. Ten je k niektorým traktorom možné pripojiť tak, aby pri stlačení vypínacieho rámu došlo k zastaveniu motora alebo vývodového hriadeľa traktora. Násypka je orientovaná vodorovne, čo v porovnaní so zvislou či šikmou násypkou značne uľahčuje vkladanie dlhých konárov. Povrchová úprava celého stroja je vykonaná práškovými farbami.
Pripojenie k traktoru
TR75 je určený predovšetkým pre malotraktory, ale možno ho bez problémov používať aj za silným traktorom. Minimálny odporúčaný výkon traktora je 15 hp, optimálny výkon traktora je 25 hp a viac. U malotraktora ide predovšetkým o to, aby uniesol hmotnosť štiepkovača. Vývodový hriadeľ traktora je zaradená na otáčky 540 / min.
Remeňový prevod
Výkon je z traktora prenášaný cez kardan na hriadeľ a ďalej cez remeňový prevod na štiepkovacie ústrojenstvo. Remeňový prevod tlmí rázy a zároveň plní funkciu spojky, ktorá u tohto typu nie je potrebná. Pri preťažení dôjde k preklzu remeňov (v závislosti od ich napnutia). Veľká remenica s hmotnosťou 90 kg slúži ako zotrvačník, čo tiež prispieva k tlmeniu nárazov a kľudnejšiemu chodu. Krútiaci moment na kardane je u TR75 polovičný v porovnaní s TR70 (pri rovnakom priemere konárov). Vstupný hriadeľ štiepkovača je vďaka remeňovému prevodu umiestnený nižšie, a preto ani pri zapojení za malotraktor s veľmi nízko umiestneným vývodovým hriadeľom nevzniká problém s prílišným zalomením kardanu. U väčších traktorov je kardan zvyčajne takmer rovno.
Nastaviteľný rám
Výsuvné spodné ramená štiepkovače (3 polohy po 10 cm) dovoľujú pripojenie k rôznym typom traktorov pri zachovaní optimálnych uhlov zalomenia kardanu. Ponúkame výber zo 4 variantov spodných výsuvných ramien , ktoré sa líšia priemerom čapov a šírkou.
Varianta 1 je univerzálna pre 3-bodový záves kategórie 1 a 2. Vonkajšie čapy môžu mať priemer 28 mm, alebo po vzájomnom prehodení ramien priemer 19 mm. Varianta 2 je vhodná predovšetkým pre malé malotraktory. Varianty 3 a 4 sú naopak vhodnejšie pre väčšie traktory (pre traktory Zetor odporúčame variant 3). Štandardne TR75 dodávame s variantom ramien 1, ak chcete štiepkovač TR75 dodať s inou variantou ramien, uveďte to prosím do poznámky v objednávke (cena je rovnaká).

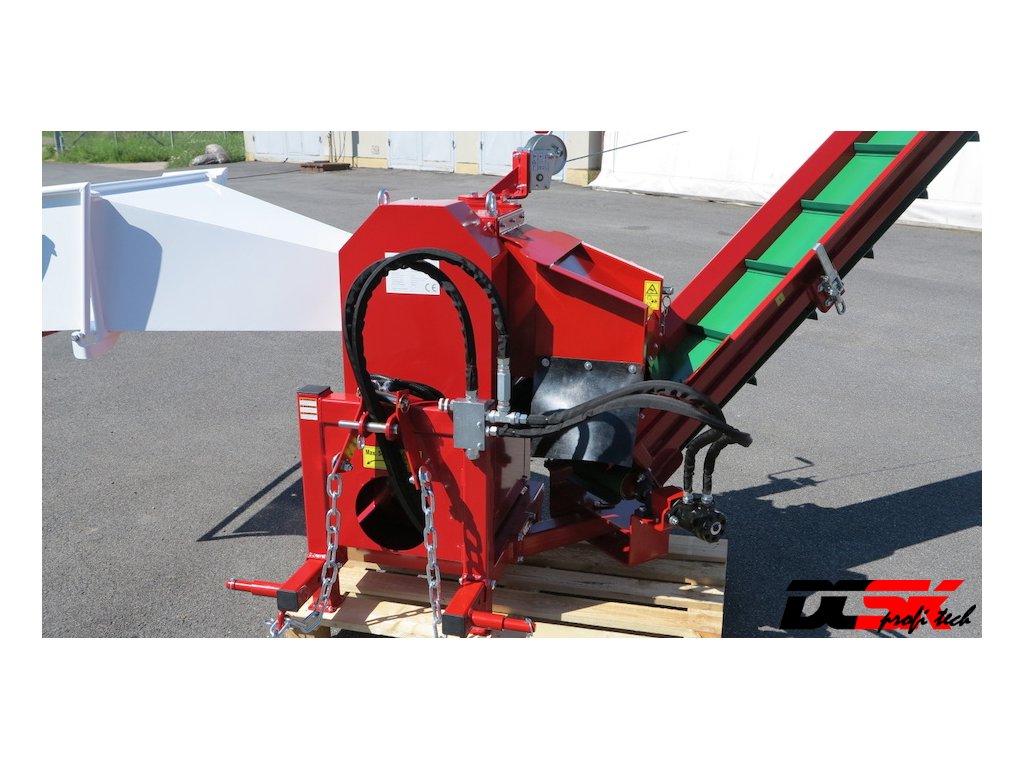

Zaisťovacie reťaze
Pri práci a posúvaní je štiepkovač zdvihnutý na hydraulike traktora stále v rovnakej pracovnej výške (nepokladá sa na zem). Pre zaistenie štiepkovača v tejto polohe slúžia zaisťovacie reťaze, ktoré dodávame spoločne so štiepkovačom.
Štiepkovacie ústrojenstvo
Štiepkovacie ústrojenstvo pracuje na princípe dvoch protibežných hriadeľov s nožmi. Štiepkovacie nože si vetvy samy podávajú. Priechodná medzera medzi hriadeľmi je 70 mm. Štiepkovacie nože sú zasunuté do drážok v hriadeľoch a uchytené pomocou dvoch skrutiek. Nože vyrábame z kvalitnej nástrojovej ocele a je možné ich opakovane brúsiť. Po nabrúsení sa pod nôž vloží podložka, aby medzi ostrím nožov bola opäť malá medzera (cca 0,1 mm). Podložky dodávame v rôznych hrúbkach. Jedným brúsením sa nôž zvyčajne zníži o 0,5 až 0,8 mm. Na jedno nabrúsenie vyrobí nôž 100 až 500 m3 štiepky (cca 1000 až 5000 vriec), záleží koľko sa do štiepkovača dostáva nečistôt (hlina, kamienky, ...). Každý nôž je možné zbrúsiť až o 4 mm, potom je potrebné ho vymeniť za nový.
Záves pre valník
Štiepkovač je vybavený závesom pre pripojenie prívesu s maximálnou hmotnosťou 2000 kg. Príves je možné pripojiť do klasického závesu alebo na guľu ISO 50.
Dodatočné parametre
| Kategória: | Špalíkovače |
|---|---|
| Hmotnosť: | 500 kg |
| Do priemeru: | 80mm |
| Pohon: | Traktor PTO |
| Výkon traktora: | min. 15 koní a viac |
| Výložník: | dopravník 3,4m |
